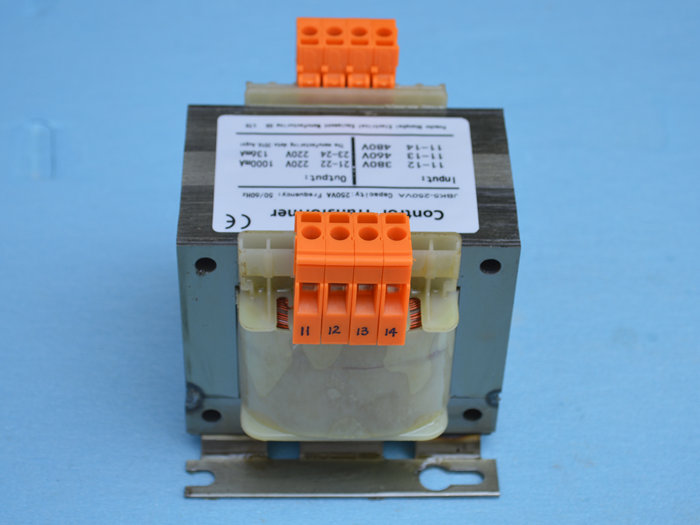

250W机床控制变压器JBK3/bk-250VA机床控制380V变220V110V36V24V12V变压器
JBK3-250VA机床控制变压器,380V变220V110V36V24V12V各种电压的机床变压器, bk控制变压器,隧道升压变压器,水冷变压器,380v转220v变压器,低电压大电流变压器,dg单相变压器,整流变压器,三相五柱双反星形变压器,隔离变压器,jmb行灯变压器,电炉变压器,平车变压器,光伏变压器,eps变压器,sg sbk三相变压器,tns三相稳压器,tnd单相稳压器,svc稳压器,家用电脑稳压器,空调稳压器,电力稳压器,220v稳压器,380v稳压器,交流稳压器,无触点稳压器,稳压变压一体机,印刷机用稳压器,sbw大功率稳压器,户外用稳压器,遂道升压稳压器,电容配套电抗器,cksg电抗器,qksg起动(启动)电抗器,输入抗器,输出电抗器,aksg电抗器,变频器用电抗器,tdgc2单相调压器,tsgc2三相调压器,tedgz单相tesgz三相电动调压器,tsja三相油浸式电力感应调压器,1KVA/KW/千瓦,2KVA/KW/千瓦,3KVA/KW/千瓦,4KVA/KW/千瓦,5KVA/KW/千瓦,6KVA/KW/千瓦,8KVA/KW/千瓦,10KVA/KW/千瓦,15KVA/KW/千瓦,20KVA/KW/千瓦,30KVA/KW/千瓦,40KVA/KW/千瓦,50KVA/KW/千瓦,60KVA/KW/千瓦,70KVA/KW/千瓦,80KVA/KW/千瓦,100KVA/KW/千瓦,120KVA/KW/千瓦.150KVA/KW/千瓦,180KVA/KW/千瓦,200KVA/KW/千瓦,250KVA/KW/千瓦,300KVA/KW/千瓦,400KVA/KW/千瓦,500KVA/KW/千瓦,600KVA/KW/千瓦,700KVA/KW/千瓦,800KVA/KW/千瓦,900KVA/KW/千瓦,1000KVA/KW/千瓦,1200KVA/KW/千瓦,1500KVA/KW/千瓦,2000KVA/KW/千瓦等多种产品,欢迎广大客户来电咨询产品相关型号及价格多少钱。
JBK3/bk-250VA机床控制380V变220V110V36V24V12V变压器主要参数特性
1.输入电压：额定电压220v或380v±10%。(客户也可指定电压) 。
2.输出电压：12v,24v,36v,48v,110v,220v多种（可选,客户也可指定电压）。
3.电源相数: 单相。
4.额定功率：250va 250w 250瓦。
5.频率范围：50－60Hz。
6.绕组形式：双绕组或多绕组。
7.冷却方式：空气自冷。
8.效率：≥98%。
9.波形失真：无附加波形失真。
10.可长期连续无人值守工作。
11.绝缘电阻：≥50MΩ。
12.电气强度；工频正弦电压3KV历时1分钟无击穿及闪络现象。
一、适用范围
JBK系列控制变压器（以下简称变压器）适用于50-60Hz电压至500V的电路中，通常用作机床控制电器局部照明灯及指示的电源之用.产品具有工作稳定、耗能低、体积小、接线方便等特点。
二、结构特征
铁芯结构为壳式，安装方式为立式。
三、制造标准
产品制造严格按国家标准GB19212.3或机械部标准JB/T 5555-2001生产。
四、使用环境
1、海拔高度在2000m以下。
2、环境温度不超过40℃。
3、相对湿度不超过90%。
4、无剧烈震荡和冲击振动的场所。
5、环境空气中，不得有有腐蚀金属和破坏绝缘的有害气体及可燃气体或尘埃，使用时，不得使变压器受到水、雨、雪的侵蚀。
6、电源电压不应超过标称电压的5%。
7、电源中谐波含量不得超标。
变压器线圈的极性是如何规定的呢?
变压器高、低压线圈之间的极性（相位）主要决定于线圈的绕向和出头的标号，线圈电势之间的相位与线圈的连接方式有关。
三相控制变压器或单相接成三相组连接为某种组号时，仅比较高、低压线圈之间的一相相位即可，一般均以A相为准，其余两相和A相一样。在确定连接组之前，应知道变压器线圈的绕向，出头标号和接线方式。
确定线圈连接组标号的具体步骤如下
（1）按规定的380V变220V变压器线圈出头标号，连接成所需要的线圈接线方式。
（2）判断变压器同一铁心柱上高、低压线圈电势的相位（同相或反相），并画出向量图。
（3）根据变压器高、低压电势相位、绕向和标号决定变压器的连接组序号。
如一个三相变压器Y/Y12线圈连接组的实例。当A相铁心柱中的二个线圈出头标号一致，绕向一样，变压器线圈感应电势的相电势OA和U是同相位，为了容易比较，把A和a点重合，再画出其余二相的向量图，看到线电势UAB与U方向一致，该变压器的连接组就为Y/Y-12。
JBK3/bk-250VA机床控制380V变220V110V36V24V12V变压器主要参数特性
1.输入电压：额定电压220v或380v±10%。(客户也可指定电压) 。
2.输出电压：12v,24v,36v,48v,110v,220v多种（可选,客户也可指定电压）。
3.电源相数: 单相。
4.额定功率：250va 250w 250瓦。
5.频率范围：50－60Hz。
6.绕组形式：双绕组或多绕组。
7.冷却方式：空气自冷。
8.效率：≥98%。
9.波形失真：无附加波形失真。
10.可长期连续无人值守工作。
11.绝缘电阻：≥50MΩ。
12.电气强度；工频正弦电压3KV历时1分钟无击穿及闪络现象。
一、适用范围
JBK系列控制变压器（以下简称变压器）适用于50-60Hz电压至500V的电路中，通常用作机床控制电器局部照明灯及指示的电源之用.产品具有工作稳定、耗能低、体积小、接线方便等特点。
二、结构特征
铁芯结构为壳式，安装方式为立式。
三、制造标准
产品制造严格按国家标准GB19212.3或机械部标准JB/T 5555-2001生产。
四、使用环境
1、海拔高度在2000m以下。
2、环境温度不超过40℃。
3、相对湿度不超过90%。
4、无剧烈震荡和冲击振动的场所。
5、环境空气中，不得有有腐蚀金属和破坏绝缘的有害气体及可燃气体或尘埃，使用时，不得使变压器受到水、雨、雪的侵蚀。
6、电源电压不应超过标称电压的5%。
7、电源中谐波含量不得超标。
| 型号 | 外形尺寸 | 安装孔距 |
安装孔 K × J |
|||
| Bmax | Dmax | Emax | A | C | ||
| BK-50 | 86 | 95 | 93 | 70±0.4 | 50±3 | 5 × 12 |
| BK-100 | 105 | 110 | 113 | 85±0.4 | 60±2.5 | 6 × 12 |
| BK-150 | 105 | 125 | 113 | 85±0.4 | 66±2.5 | 6 × 12 |
| BK-250 | 160 | 107 | 137 | 100±0.4 | 80±3 | 9 × 11.5 |
| BK-300 | 160 | 107 | 137 | 100±0.4 | 80±3 | 9 × 11.5 |
| BK-400 | 160 | 143 | 137 | 110±0.4 | 92±3 | 9 × 11.5 |
| BK-500 | 160 | 143 | 137 | 110±0.4 | 92±3 | 9 × 11.5 |
| BK-700 | 160 | 160 | 137 | 110±0.4 | 102±3 | 9 × 11.5 |
| BK-1000 | 160 | 180 | 137 | 150±0.4 | 100±3.5 | 9 × 11.5 |
| BK-1500 | 160 | 240 | 137 | 160±0.4 | 132±3.5 | 9 × 11.5 |
| BK-2000 | 184 | 270 | 137 | 160±0.4 | 132±3.5 | 9 × 11.5 |
变压器线圈的极性是如何规定的呢?
变压器高、低压线圈之间的极性（相位）主要决定于线圈的绕向和出头的标号，线圈电势之间的相位与线圈的连接方式有关。
三相控制变压器或单相接成三相组连接为某种组号时，仅比较高、低压线圈之间的一相相位即可，一般均以A相为准，其余两相和A相一样。在确定连接组之前，应知道变压器线圈的绕向，出头标号和接线方式。
确定线圈连接组标号的具体步骤如下
（1）按规定的380V变220V变压器线圈出头标号，连接成所需要的线圈接线方式。
（2）判断变压器同一铁心柱上高、低压线圈电势的相位（同相或反相），并画出向量图。
（3）根据变压器高、低压电势相位、绕向和标号决定变压器的连接组序号。
如一个三相变压器Y/Y12线圈连接组的实例。当A相铁心柱中的二个线圈出头标号一致，绕向一样，变压器线圈感应电势的相电势OA和U是同相位，为了容易比较，把A和a点重合，再画出其余二相的向量图，看到线电势UAB与U方向一致，该变压器的连接组就为Y/Y-12。
