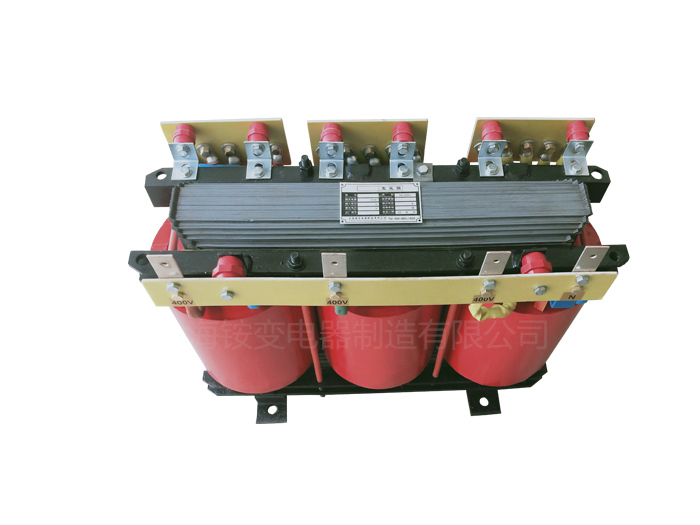

70千瓦380v变压器 70KW隔离变压器SG-70KVA 抗谐波干扰三相干式隔离变压器
三相380v隔离变压器,70千瓦70KW干式变压器,SG-70KVA型号变压器,bk控制变压器,隧道升压变压器,水冷变压器,380v转220v变压器,低电压大电流变压器,dg单相变压器,整流变压器,三相五柱双反星形变压器,隔离变压器,jmb行灯变压器,电炉变压器,平车变压器,光伏变压器,eps变压器,sg sbk三相变压器,tns三相稳压器,tnd单相稳压器,svc稳压器,家用电脑稳压器,空调稳压器,电力稳压器,220v稳压器,380v稳压器,交流稳压器,无触点稳压器,稳压变压一体机,印刷机用稳压器,sbw大功率稳压器,户外用稳压器,遂道升压稳压器,电容配套电抗器,cksg电抗器,qksg起动(启动)电抗器,输入抗器,输出电抗器,aksg电抗器,变频器用电抗器,tdgc2单相调压器,tsgc2三相调压器,tedgz单相tesgz三相电动调压器,tsja三相油浸式电力感应调压器,1KVA/KW/千瓦,2KVA/KW/千瓦,3KVA/KW/千瓦,4KVA/KW/千瓦,5KVA/KW/千瓦,6KVA/KW/千瓦,8KVA/KW/千瓦,10KVA/KW/千瓦,15KVA/KW/千瓦,20KVA/KW/千瓦,30KVA/KW/千瓦,40KVA/KW/千瓦,50KVA/KW/千瓦,60KVA/KW/千瓦,70KVA/KW/千瓦,80KVA/KW/千瓦,100KVA/KW/千瓦,120KVA/KW/千瓦.150KVA/KW/千瓦,180KVA/KW/千瓦,200KVA/KW/千瓦,250KVA/KW/千瓦,300KVA/KW/千瓦,400KVA/KW/千瓦,500KVA/KW/千瓦,600KVA/KW/千瓦,700KVA/KW/千瓦,800KVA/KW/千瓦,900KVA/KW/千瓦,1000KVA/KW/千瓦,1200KVA/KW/千瓦,1500KVA/KW/千瓦,2000KVA/KW/千瓦等多种产品,欢迎广大客户来电咨询产品相关型号及价格多少钱。
70千瓦380v变压器 70KW隔离变压器SG-70KVA变压器参数特性
1.额定功率：70KVA 70kw 70千瓦。
2.输入电压：380v±10% (客户也可指定电压)。
3.输出电压：380v（可选,客户也可指定电压）。
4.电源相数: 三相。
5.频率范围：50－60Hz。
6.绕组形式：双绕组或多绕组。
7.冷却方式：空气自冷。
8.效率：≥98%。
9.波形失真：无附加波形失真。
10.可长期连续无人值守工作。
11.绝缘电阻：≥50MΩ。
12.电气强度；工频正弦电压3KV历时1分钟无击穿及闪络现象。
隔离变压器的作用是将用电设备和电网隔离开.用于用电谨慎场合或者抗电源干扰（多采用D/Y、D/Yn连接）要求的场合等，用电设备和电源没有直接的电联系。用于地铁、高层建筑、机场、车站、码头、工矿企业及隧道的输配电及出口设备的使用等场所。变压器适用于交流50/60Hz,工作电压1000V以下。绝缘耐热等级能达到F级。产品制作严格按照国家标准GB 19212.5或机械部标准JB/T 8750-1998生产。
主要特点:
1.具有电压变换功能（如：△/Yo或Yo/△接法）。
2.有滤波抗电源干扰功能。
3.能平复从电源线引人的高次谐波和雷击电磁脉冲对本系统产生的干扰。
4.能平复由本系统电子设备发出的高次谐波进入电源配电网络对其他设备(装置和系统)产生干扰。
5.能解决由于、地电位扰动所引起的系统工作失常、数据丢失或出错。
6.在建筑物防雷装置接闪时因作为参考地的钢筋电位讯速升高导致系统中硬件设备遭反击不会击毁。
7.隔离变压器之所以在施工中被大量应用，其主要是因为隔离变压器的次级不与大地相连，它的任意两线与大地之间没有电位差。隔离变压器常用在有电子管和工作电压高的电子仪器上，如电子管扩音机，示波器等，也可用于维修电源。
节能低噪:采用冷轧硅钢片叠装；采用多种浸漆工艺处理，减小了运行时的震动和噪声；以及采用多种绝缘材料设计等工艺、制造理念的引入，使变压器在节能、宁静方面表现良好。节能低噪线圈留有通风槽，空气流动自由，减小线圈温度。
高稳定性:结构合理，效率高，波形不失真，使用方便稳定，能长时间运行，性能指标符合GB/6450干式电力变压器标准要求。可隔离开主电网供电，耐冲击，抗干扰等。
清洁特性:具有耐热性、防潮性、稳定性、化学兼容性、低温性。
多功能性:可根据客户要求设计生产实现多种功能的变压控制设备。
使用环境
1、海拔高度在2000m以下。
2、环境温度不超过40℃。
3、相对湿度不超过90%。
4、无剧烈震荡和冲击振动的场所。
5、环境空气中，不得有有腐蚀金属和破坏绝缘的有害气体及可燃气体或尘埃，使用时，不得使变压器受到水、雨、雪的侵蚀。
6、电源电压不应超过标称电压的5%。
7、电源中谐波含量不得超标。
| 容量(KVA) |
外形尺寸 长×宽×高(mm) |
安装尺寸(mm) |
外壳尺寸 长×宽×高(mm) |
变压器重量(kg) |
| SG-1 | 180×110×180 | 80×150 | 280×210×280 | 10 |
| SG-2 | 230×150×220 | 105×145 | 330×250×320 | 15 |
| SG-3 | 260×200×250 | 125×180 | 360×300×350 | 25 |
| SG-5 | 300×230×280 | 145×200 | 400×330×380 | 35 |
| SG-8 | 360×230×330 | 135×275 | 460×350×430 | 60 |
| SG-10 | 420×230×420 | 135×310 | 570×360×570 | 80 |
| SG-15 | 480×250×480 | 140×320 | 630×370×630 | 120 |
| SG-20 | 520×250×520 | 155×400 | 670×390×670 | 150 |
| SG-30 | 550×280×650 | 165×400 | 800×400×870 | 190 |
| SG-40 | 610×300×650 | 170×400 | 800×400×870 | 230 |
| SG-50 | 610×300×650 | 175×400 | 850×500×850 | 280 |
| SG-60 | 700×320×660 | 190×450 | 850×500×850 | 330 |
| SG-80 | 700×350×670 | 195×450 | 1000×550×1000 | 400 |
| SG-100 | 750×350×680 | 210×450 | 1000×550×1000 | 450 |
| SG-120 | 750×350×680 | 215×450 | 1000×600×1000 | 500 |
| SG-150 | 850×370×680 | 230×450 | 1100×600×1100 | 650 |
| SG-200 | 950×450×680 | 290×450 | 1100×600×1100 | 850 |
| SG-250 | 950×450×830 | 290×450 | 1300×700×1300 | 1000 |
| SG-300 | 1050×450×950 | 290×450 | 1300×700×1300 | 1300 |
| SG-350 | 1100×500×1000 | 310×500 | 1300×700×1300 | 1500 |
| SG-400 | 1100×550×1100 | 320×500 | 1300×700×1300 | 1700 |
| SG-500 | 1250×600×1250 | 320×600 | 1500×800×1500 | 2000 |
SG-70KVA 三相干式隔离变压器为什么要做钟罩式油箱？
当平盖的变压器要检修器身时，一定要用大于器身重量的起吊设备将变压器器身吊出才能检修，当隔离变压器器身重量不大时，起吊设备还较简单；而器身重量较大时，起吊设备就复杂了，一般变电站都不装起重较重的起吊设备。
为了便于用户不用较大起重重量的起吊设备来检修变压器器身，大于15吨重的器身，都把油箱做成钟罩式油箱。即使是大型变压器，上节油箱重一般也是15吨左右。钟罩式油箱的变压器要检修时只要把上节训箱吊起即可，这种隔离变压器铁心的下铁轭螺杆绝缘一定要加强，因检修时不好更换。
为什么在三相干式隔离变压器油箱上，有的不焊一根冷却管，有的焊几排冷却管，有的另装散热器，有的另装冷却器？
变压器容量越大，发出的热量就越大。小变压器损耗小，热量少，不焊冷却管也可，靠箱壁的散热面已可把热量散走。容量稍大一些，就要加焊冷却管才能满足散热要求。但冷却管的排数不能太多，最多三排，再多冷却效率就低了。容量再大三排冷却管满足不了散热要求时，就要装散热器了。
总之，自冷油浸式抗谐波干扰隔离变压器的油箱，每1平方米只能散出500瓦左右。容量更大时就要采用风冷、强油风冷或强油水冷采用风冷式散热器时，每1平方米的散热量提高了，当空气流速为1～1．25米/秒时可达800瓦左右,采用强油风冷冷却器时，空气流速为6米/秒，油流量为25～40米/小时，每1平方米可散出1000瓦左右,采用强油水冷却器时，水流量为12～25米3/小时，油流量为25～80米/小时，每1平方米可散出10000瓦左右,根据不同的损耗，采用不同的冷却装置，但以水冷却器效率较高。
