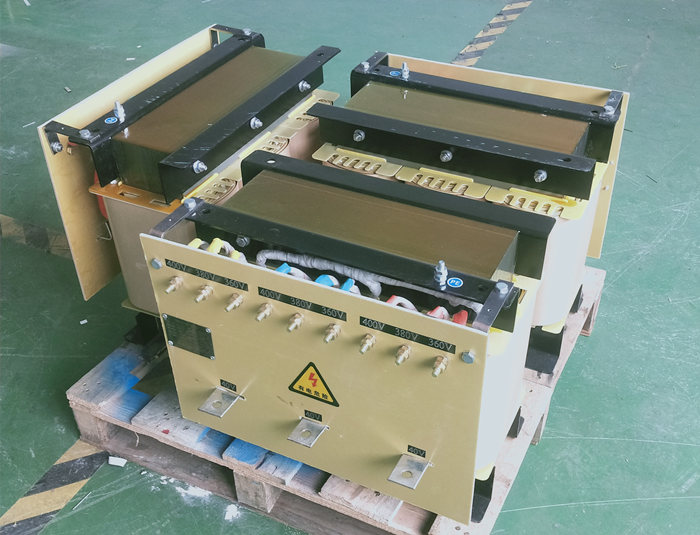

变压器PSG-30J/30KVA是一种专为低压轨道车辆设计的高效能变压器。它具有多项突出的产品特点，为用户提供了高品质、高性能的电力转换解决方案。
PSG-30J/30KVA变压器的额定容量为30KVA，能够稳定地将380V的电压转换为40V的输出电压，满足低压轨道车辆的电力需求。同时，其额定电流为45.5A/433A，能够稳定地输出足够的电流以支持车辆的正常运行。
其次，该变压器采用了E级和F级绝缘材料，具有良好的绝缘性能和耐高温性，确保了设备的安全可靠性。这意味着即使在恶劣的工作环境下，变压器也能够稳定运行，不易受到外界干扰。
此外，PSG-30J/30KVA变压器具有高效能的特点，能够有效地减少能源损耗，提高能源利用率。这对于低压轨道车辆来说尤为重要，可以降低运行成本，延长设备使用寿命。


参数特性
1.额定功率：30KVA 30kw 30千瓦。
2.输入电压：36v±10% (客户也可指定电压)。
3.输出电压：380V 400V。
4.电源相数: 三相。
5.频率范围：50－60Hz。
6.绕组形式：双绕组或多绕组。
7.冷却方式：空气自冷。
8.效率：≥98%。
9.波形失真：无附加波形失真。
10.可长期连续无人值守工作。
11.绝缘电阻：≥50MΩ。
12.电气强度；工频正弦电压3KV历时1分钟无击穿及闪络现象。


变压器的工作原理是基于法拉第电磁感应定律、当一次绕组中的电流变化时，会在铁心中产生一个变化的磁场。这个磁场会穿过二次绕组，并导致在二次绕组中产生感应电动势。根据法拉第电磁感应定律，感应电动势的大小与磁通量的变化率成正比。
该套设备适用于KPU系列电动轨道平板车和KPD系列电动轨道平板车。这两种电动轨道平板车都属于低压供电电动轨道平板车，不需要拖带电缆。通过地面降压变压器来将380V的电源电压降低到36V或40V，然后供给地面馈电线。
单相低压供电型平板车使用两根走行轨道作为馈电线，而三相低压供电型平板车则在两根轨道中间再增加一根地面馈电线。这样的设计能够更好地满足不同型号电动轨道平板车的供电需求。
PDG, PSG单、三相低压路轨供电成套电气设备是一种非常稳定、方便、理想的驱动成套设备。它广泛适用于轨道平板车、机械制造、铸造冶金、钢铁企业、铁道车辆维修等各种企业。

隔离变压器产品的特点：

1. 耐压能力强：初级耐压高达6000V以上，无击穿无闪络。
2. 定制设计：可根据客户要求设计输入输出各种电压组合，满足不同现场需求（如200V、220V、380V、440V）。
3. 屏蔽抗干扰：三相干式隔离变压器具有独立接地的抗干扰屏蔽层，可有效抑制高频干扰。
4. 优良的过载能力：优良的散热设计，具有良好的短路过载能力。
5. 良好的绝缘性能：采用H级绝缘导线，具有高耐雷电冲击水平和承受突发短路能力。
6. 精湛的制造工艺：采用真空浸漆工艺，绝缘等级达到H级。
7. 多种连接组别：可根据客户指定的连接方式和电压比进行灵活配置。
8. 高效率：采用0.35mm低损矽钢片，空载电流小。
9. 智能温控：大功率变压器配备温控器，通过预设在线圈的PT100传感器动态反映线圈温度变化，实现故障报警等功能。
10. 全面显示功能：配备LCD大屏幕显示，可实时追踪变压器的运行状态。



◆使用条件：
1、使用海拨高度≤3000m
2、环境温度：-45℃～+50℃设备可散热，勿暴晒
3、相对湿度：≤90%无凝结
4、使用场所无严重影响变压器绝缘强度的腐烛性气体，金属粉尘、导电粉尘及无其他易爆易燃的危险物质。

容量(KVA)	外形尺寸 长×宽×高(mm)	安装尺寸(mm)	外壳尺寸 长×宽×高(mm)	变压器电压
PSG-1	180×110×180	80×150	280×210×280	380V/40V
PSG-2	230×150×220	105×145	330×250×320	380V/40V
PSG-3	260×200×250	125×180	360×300×350	380V/40V
PSG-5	300×230×280	145×200	400×330×380	380V/40V
PSG-8	360×230×330	135×275	460×350×430	380V/40V
PSG-10	420×230×420	135×310	570×360×570	380V/40V
PSG-15	480×250×480	140×320	630×370×630	380V/40V
PSG-20	520×250×520	155×400	670×390×670	380V/40V
PSG-30	550×280×650	165×400	800×400×870	380V/40V
PSG-40	610×300×650	170×400	800×400×870	380V/40V
PSG-50	610×300×650	175×400	850×500×850	380V/40V
PSG-60	700×320×660	190×450	850×500×850	380V/40V
PSG-80	700×350×670	195×450	1000×550×1000	380V/40V
PSG-100	750×350×680	210×450	1000×550×1000	380V/40V
PSG-120	750×350×680	215×450	1000×600×1000	380V/40V
PSG-150	850×370×680	230×450	1100×600×1100	380V/40V
PSG-200	950×450×680	290×450	1100×600×1100	380V/40V
PSG-250	950×450×830	290×450	1300×700×1300	380V/40V
PSG-300	1050×450×950	290×450	1300×700×1300	380V/40V
PSG-350	1100×500×1000	310×500	1300×700×1300	380V/40V
PSG-400	1100×550×1100	320×500	1300×700×1300	380V/40V
PSG-500	1250×600×1250	320×600	1500×800×1500	380V/40V



用户须知：
1、开箱检查:
箱体在运输过程中有无损坏;变压器及其它元器件是否完好无损;紧固件有否松动、移位，接线端子有否接触不良。
2、安装须知:
变压器安装场地必须干燥通风，无强力振动，无灰沙雨水渗漏; 就位搬迁须小心轻放，严禁过分倾斜，就位后机器底盘受力要均匀，箱体放置平稳;就位所在四周应有足够的空间余地，确保变压器的通风与维护。
3、绝缘要求:
短接“输入”与“输出”端子并引出测试点, 测试点对地(机外壳)用1000兆欧表测试绝缘电阻，此值应大于2兆欧。


此外.我公司还生产大电流变压器，型号为DDG-76.4KVA，输入电压为220V，输出电压为8V。另外，还生产SG-130/0.69/0.4变压器，具体参数为130A、0.69kVA、0.4V。另外，还有一个变压器型号为7604A，输入电压为220V，输出电压为380V，适用于加热用途。这些变压器的规格和用途各有不同，具体的使用方法和注意事项需要根据实际需求和设备进行安装和操作。
