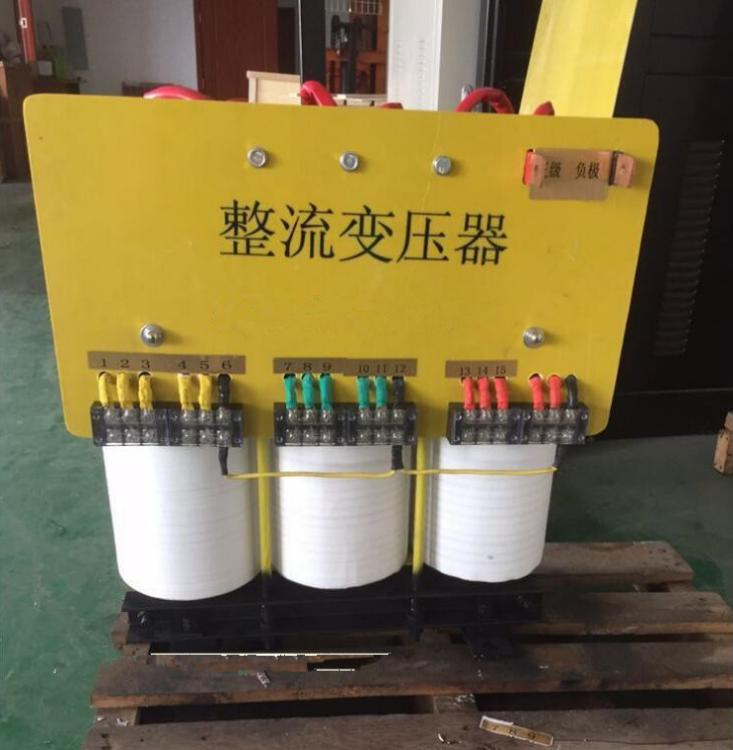

220V 380V转20VDC直流变压器
来源:http://www.anbiansh.com/ 作者:变压器厂家 日期:2024/07/24 07:45
![220V 380V转20VDC直流变压器](/img/1361.jpg)
220V和380V是交流电压,而20VDC是直流电压。转换这两种不同的电压需要使用一个变压器。变压器是一种电气设备,它可以改变电压的大小和类型。在这种情况下,需要一个将220V或380V的交流电压转换为20V直流电压的变压器。
变压器的工作原理是基于法拉第电磁感应定律。通过在一个绕组上施加交流电压,会在另一个绕组上产生相应的电压。变压器通常由两个或多个绕组组成,这些绕组分别通过铁芯连接起来。
为了将220V或380V的交流电压转换为20V的直流电压,变压器需要具备适当的绕组比例。通过调整绕组的匝数比,可以在输出端产生所需的电压。此外,变压器还可以使用整流器来将交流电压转换为直流电压。
需要注意的是,变压器的功率也是一个重要的考虑因素。功率是电压和电流的乘积,单位为(W)。在选择变压器时,需要确保其功率能够满足所需的电流和电压要求,以避免过载或损坏设备。
直流整流变压器参数特性
1.输入电压:额定电压AC220v 380v±10% (客户也可指定电压)。
2.输出电压:DC12v 24v 48v 60v 110v 220v(客户也可指定电压)。
3.电源相数: 单相/三相。
4.额定功率:1KVA 1kw 1千瓦-2500KVA 2500kw 2500千瓦(或客户指定功率)。
5.频率范围:50-60Hz。
6.绕组形式:双绕组或多绕组。
7.冷却方式:风冷。
8.效率:≥98%。
9.波形失真:无附加波形失真。
10.可长期连续无人值守工作。
11.绝缘电阻:≥50MΩ。
12.电气强度;工频正弦电压3KV历时1分钟无击穿及闪络现象。
- 用途
电化学工业是一个主要应用整流变压器的行业。在电解有色金属化合物、制取铝、镁、铜和其他金属的过程中,整流变压器起到了重要的作用。同样地,电解食盐以制取氯碱和电解水以制取氢和氧也需要使用整流变压器。
另一个应用场合是直流电机供电的电力传动系统。整流变压器在这种情况下被用于为直流电机提供电力,例如轧钢电机的电枢和励磁。这类整流变压器通常具有较低的额定直流负载电压,范围从几伏到几十伏,但电流却可能非常大,可达到数万A。
在电镀或电加工过程中,也需要使用直流电源。这些整流变压器的额定直流负载电压通常较低,但电流却相对较大。其功用是为电镀或电加工设备提供所需的直流电源。
励磁用直流电源是为同步电机的励磁而设计的。这些整流变压器主要用于为同步电机提供所需的直流电力。
此外,充电用直流电源也是整流变压器的应用之一。这种变压器通常用于蓄电池的充电过程。
整流变压器采用桥式硅整流电路,以提供平滑的直流电流给需要直流电的设备。相比单相整流电路,桥式硅整流电路效果更好。在变压器的后面可以加上滤波电路,以进一步提高直流电流的质量。此外,整流变压器还具有带负载能力强等特点,适用于各种不同的应用场合。
二、结构特征
铁芯选用晶粒取向冷轧硅钢片,铁芯柱和铁轭为多级阶梯迭积的圆截面或矩形截面。在上、下铁轭的两侧利用槽钢作为夹件,通过夹轭螺杆以达到夹紧铁芯的目的。线圈是根据容量、电压和电流的不同,初级线圈分圆筒式绕组或螺旋式绕组,次级线圈分饼式绕组或连续式绕组,初、次级线圈的出线头引至固定的接线板或接线铜排。
绝缘等级分为B级、F级和H级。
产品分开启式和防护式,防护式需加罩壳。
三、使用条件
1、海拔高度不超过2000米,周围介质温度不高于40℃、不低于-30℃。超过以上正常使用条件时,应按国家标准GB6450-86作相应的定额调整。
2、空气相对湿度不大于90%(温度为20℃±5℃时)。
3、没有导电尘埃和可以破坏金属及绝缘的腐蚀气体或蒸气场所。
4、没有剧烈震动和颠簸且垂直倾斜度不超过5度的场所。
5、不能发生火灾等危险的场所。
★ 注意事项:
1)购买前先估算好您所用的电器总容量,并选用有相应容量的变压器,以确保瞬间起动时不会烧坏变压器;
2)安装前应仔细核对铭牌所标的各项参数是否符合您要求,确认无误后方可安装使用;
3)通电工作后,变压器铁心和线圈将发热(但温升不超过80℃)属于正常现象,如果温升超过80℃或者冒烟,则应切断电源,重新检查所用电器的容量;
4)使用时,请注意维护,以保护变压器使用寿命;
5)运输中,应尽可能避免碰撞,不能受潮
我公司还有以下产品:
1. 220V、360V、380V、400V:这些数字代表电压,分别表示220v、360v、380v和400v的电压。
2. 72.93V变压器:这可能是一个72.93v的变压器,用于将输入电压转换为更低的输出电压。
3. 电抗器\OCL-0256-EISH-E21U\380V\256A:这是一个电抗器的型号或规格,具有380v电压和256A的额定电流。
